Shenzhen HengDrive Technologies Co., Ltd. چین میں برش لیس ڈی سی گیئرڈ موٹر کے سب سے قابل اعتماد مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ پرچر تجربے کے ساتھ، ہم یہاں ہماری فیکٹری سے چین میں بنی ہول سیل بلک برش لیس ڈی سی گیئرڈ موٹر میں آپ کا پرتپاک استقبال کرتے ہیں۔ ہم اپنی مرضی کے مطابق آرڈر بھی قبول کرتے ہیں۔

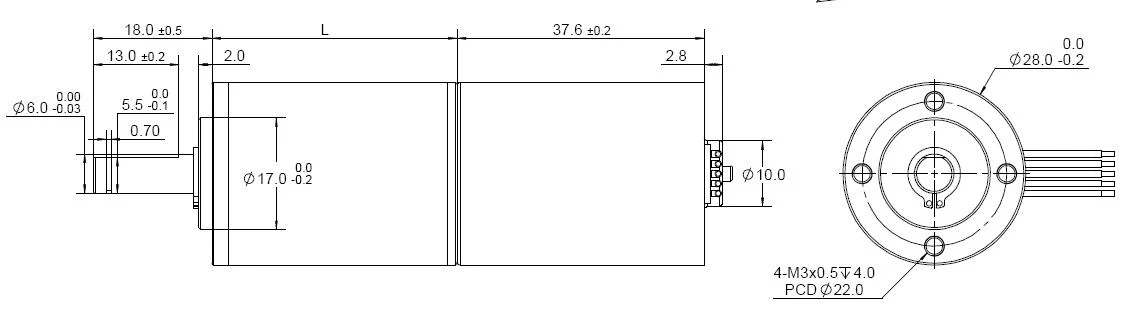

آؤٹ لائن ڈرائنگ: یونٹ: ملی میٹر

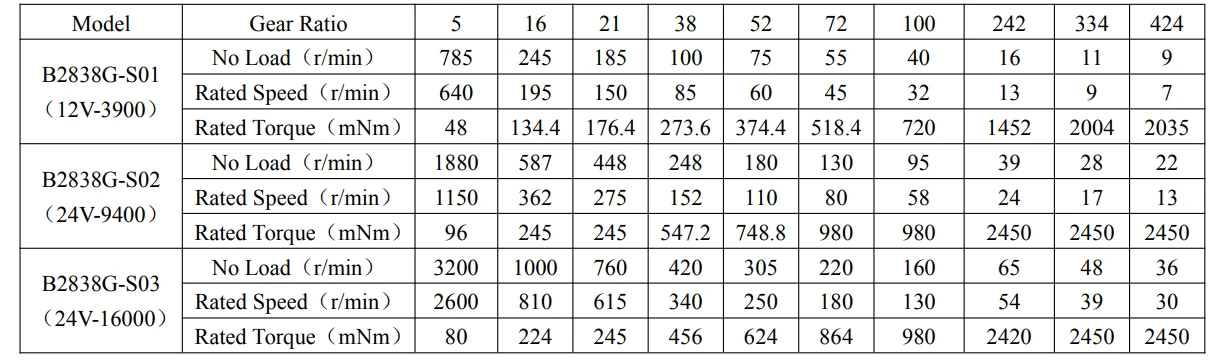

ٹارک اور رفتار کی فہرست

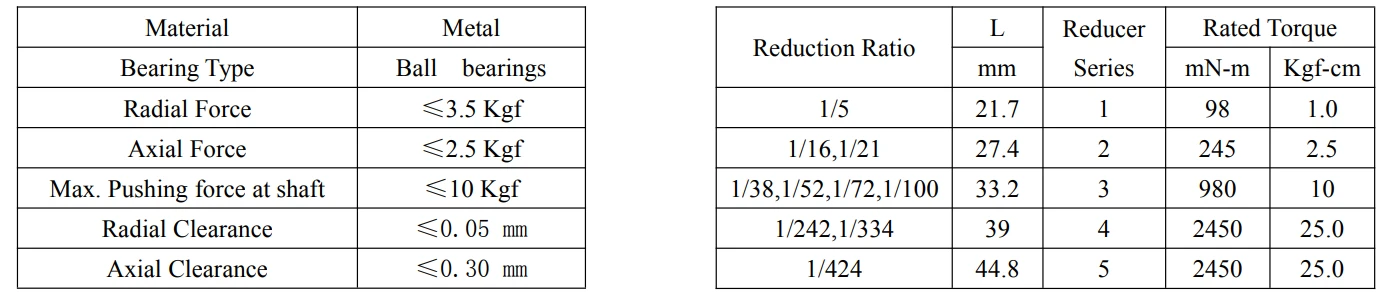

گیئر باکس کی خصوصیت
نوٹس:اس مخصوص تصریح شیٹ میں موجود ڈیٹا دوسرے مخصوص گاہک کے لیے ہیں۔ وولٹیج، ریٹیڈ ٹارک، رفتار، کرنٹ، پاور اور شافٹ ایکسٹینشن فیچر اور ڈائمینشن کو کسٹمر کی مخصوص ضرورت کو پورا کرنے کے لیے تبدیل کیا جا سکتا ہے۔

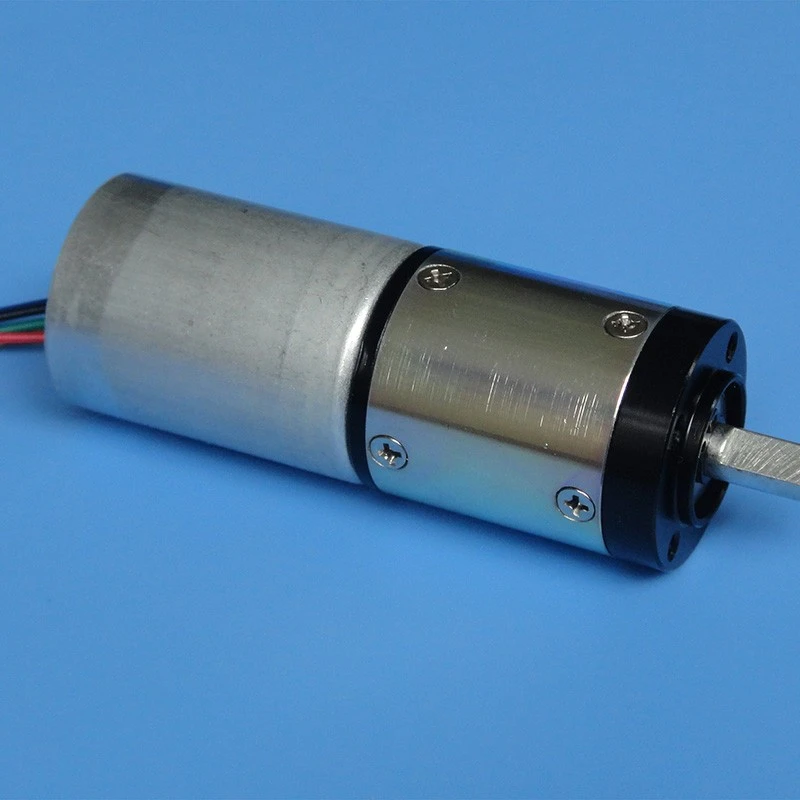

برش لیس ڈی سی گیئرڈ موٹر
ہماری برش لیس برش لیس ڈی سی گیئرڈ موٹر جدید ترین BLDC موٹر ٹیکنالوجی کو درستگی کے ساتھ مربوط کرتی ہے-انجینئرڈ سیاروں یا متوازی شافٹ گیئر باکس کے ساتھ۔ ایسی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جن میں زیادہ ٹارک کی کثافت، درست رفتار کنٹرول، اور طویل دیکھ بھال-مفت آپریشن کی ضرورت ہوتی ہے، یہ موٹر سیریز روایتی برشڈ DC اور AC انڈکشن موٹرز سے بہترین اپ گریڈ ہے۔ عام ایپلی کیشنز میں خودکار گائیڈڈ گاڑیاں (AGVs)، طبی آلات، صنعتی کنویئر، روبوٹک ہتھیار، پیکیجنگ مشینری، اور شمسی ٹریکنگ سسٹم شامل ہیں۔
برش لیس ڈی سی گیئرڈ موٹر کی تکنیکی خصوصیات
- ریٹیڈ پاور: 50W - 3kW
- وولٹیج کے اختیارات: 24V/48V/72V DC
- رفتار کی حد: 500 - 3000 rpm (موٹر)، گیئر تناسب 3:1 سے 100:1 کے ذریعے آؤٹ پٹ کی رفتار
- گیئر باکس کی اقسام: سیارے (زیادہ ٹارک کثافت) یا اسپر گیئر (قیمت-موثر)
- تاثرات کے اختیارات: ہال سینسرز، انکوڈر (آپٹیکل/مقناطیسی) یا حل کرنے والا
- تحفظ کی کلاس: IP54 - IP65 (اپنی مرضی کے مطابق)
- کارکردگی: موٹر + 95% فی گیئر مرحلے کے لیے 88% تک
ہماری BLDC گیئرڈ موٹر کا انتخاب کیوں کریں - مینوفیکچرر کے فوائد
بنیادی ٹیکنالوجی کی قیادت
ہماری ان{0}}گھر R&D ٹیم کو برقی مقناطیسی ڈیزائن میں 15 سال سے زیادہ کا تجربہ ہے۔ ہم سٹیٹر اور روٹر کے ڈھانچے کو بہتر بنانے کے لیے محدود عنصری تجزیہ (FEA) کا استعمال کرتے ہیں، جس سے صنعتی اوسط کے مقابلے کوگنگ ٹارک کو 30% تک کم کیا جاتا ہے۔ اس کے نتیجے میں انتہائی-ہموار کم-اسپیڈ آپریشن اور کم سے کم صوتی شور ہوتا ہے۔
انٹیگریٹڈ گیئر باکس پریسجن
ماڈیولر اسمبلیوں کے برعکس، ہمارا مربوط ڈیزائن کامل شافٹ الائنمنٹ اور چکنائی برقرار رکھنے کو یقینی بناتا ہے۔ Gearwheels 20CrMnTi الائے اسٹیل، کاربرائزڈ اور گراؤنڈ سے DIN 5 یا اس سے بہتر درستگی کے لیے تیار کیے جاتے ہیں۔ یہ شرح شدہ لوڈ پر 10,000 گھنٹے سے زیادہ کی گیئر لائف حاصل کرتا ہے۔
اسمارٹ کنٹرولر مطابقت
برش لیس ڈی سی گیئرڈ موٹر ہر موٹر کو ہمارے ذہین ٹریپیزائیڈل یا FOC (فیلڈ اورینٹڈ کنٹرول) ڈرائیوروں کے ساتھ جوڑا جا سکتا ہے۔ خصوصیات میں شامل ہیں: بند-لوپ اسپیڈ ریگولیشن (±0.5%)، قابل پروگرام کرنٹ کو محدود کرنا، دوبارہ پیدا کرنے والا بریک، اور CANopen / RS485 / Modbus کمیونیکیشن۔
سخت جانچ
100% موٹریں گزرتی ہیں:
- روٹر کا متحرک توازن
- کوئی-لوڈ نہیں اور مکمل-لوڈ برن-2 گھنٹے میں
- موصلیت مزاحمت (500V DC) اور ڈائی الیکٹرک طاقت ٹیسٹ
- کمپن اور درجہ حرارت میں اضافے کی پیمائش
سرٹیفیکیشنز
- ہماری BLDC گیئرڈ موٹرز اور مینوفیکچرنگ سہولت عالمی معیارات پر پورا اترنے کے لیے مکمل طور پر تصدیق شدہ ہیں:
- CE (EMC اور LVD ہدایات) - یورپی منڈیوں کے لیے محفوظ برقی ڈیزائن اور برقی مقناطیسی مطابقت کو یقینی بناتا ہے۔
- RoHS 3.0 - صنعتی آلات میں خطرناک مادوں کی پابندی کے مطابق۔
- ISO 9001:2024 – ڈیزائن، پیداوار، اور فروخت کے بعد- کا احاطہ کرنے والا مصدقہ کوالٹی مینجمنٹ سسٹم۔
- UL 1004 (منتخب ماڈلز پر) – شمالی امریکی مارکیٹ کی حفاظت کے تقاضوں کے لیے۔
- آئی پی پروٹیکشن کی توثیق کی گئی - فریق ثالث-فی IEC 60529 کی جانچ کی گئی۔
- پہنچ - رجسٹریشن، تشخیص، کیمیکل کی اجازت - مکمل تعمیل۔
عام کارکردگی کا ڈیٹا (48V، 400W، 10:1 تناسب)
|
ریٹیڈ ٹارک |
12 Nm (آؤٹ پٹ) |
|
نہیں-لوڈ کرنٹ |
1.2A |
|
ریٹیڈ کرنٹ |
9.5A |
|
زیادہ سے زیادہ کارکردگی |
86% @ 1200 rpm آؤٹ پٹ |
|
موصلیت کی کلاس |
F (155 ڈگری) |
|
محیطی درجہ حرارت |
-20 ڈگری سے +60 ڈگری |
ترتیب اور حسب ضرورت
ہم کم MOQs (50 یونٹ) اور تیز لیڈ ٹائم (15-25 دن حسب ضرورت شافٹ، کنیکٹر، یا بریک کے اختیارات) پیش کرتے ہیں۔ وائٹ-لیبل برانڈنگ اور غیر معیاری وولٹیجز (12V, 96V) درخواست پر دستیاب ہیں۔
پائیدار، توانائی کی بچت، اور درست طریقے سے کنٹرول شدہ حرکت کے حل کے خواہاں انجینئرز کے لیے، ہمارا CE/RoHS/UL-مصدقہ برش لیس DC گیئرڈ موٹر بے مثال قابل اعتمادی فراہم کرتا ہے۔ 3D ڈرائنگ، ٹارک-اسپیڈ منحنی خطوط، یا نمونے کی جانچ کے لیے ہماری تکنیکی سیلز ٹیم سے رابطہ کریں۔
